公司目前提供的产品主要有四类：芯片产品、数码管方案、显示屏方案、柔性屏方案。
硬化涂层使用，需满足如下条件：
1.涂膜均匀
2.流平充分
3.烘烤充分
4.UV灯能量足够
5.氮气保护（可选）
硬化膜使用，注意事项：
1.大弧度弯折，需要使用高频热弯设备（传统的热压机性能无法满足）
2.100～115℃先预热6～8秒
3.100～115℃热压8～10秒（不同的设备，热压参数有所不同）
硬化板使用，注意事项：
1.不可以弯折
2.不同基材，硬度不同

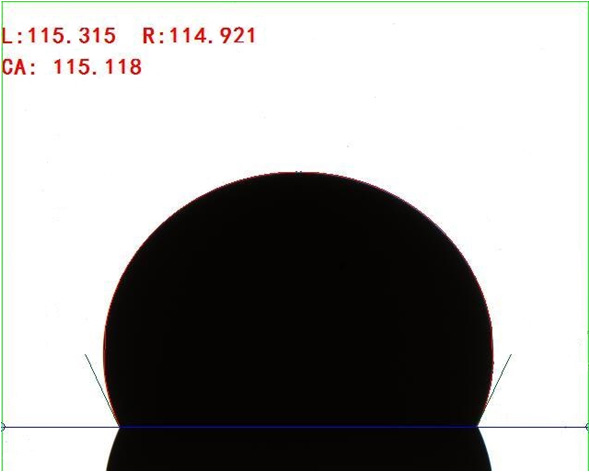

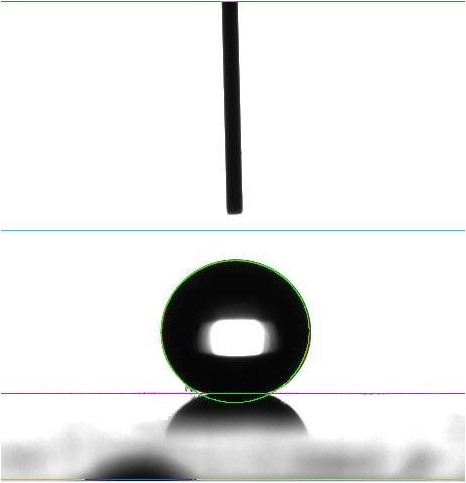

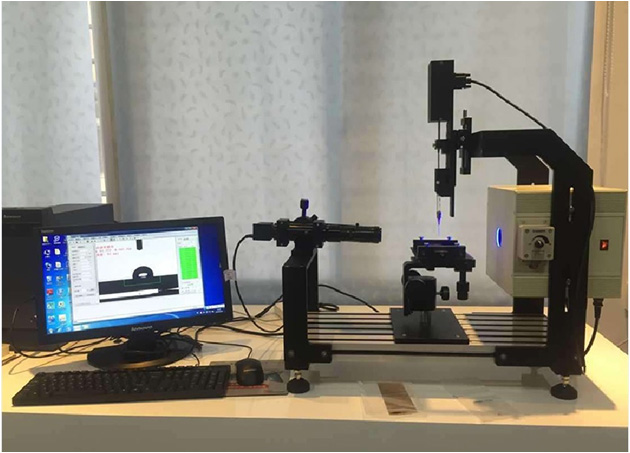

3.表面钢丝绒耐磨10000次（1kg力），防指纹（水滴角108度）
硬化方案，注意事项：
1.确定好采用哪种硬化方案（喷涂、淋涂、浸泡、滚涂）
2.流平的好坏关系到彩虹纹程度
3.烘烤的程度好坏，关系到硬化性能效果
4.UV灯的能量决定了产品的耐磨性能和防指纹效果

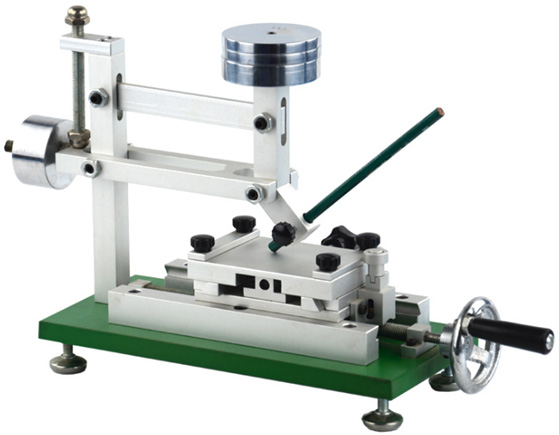

1.针对板材：用三菱牌铅笔，在45度角下，以1kgf的力度在样品表面从不同的方向划出3～5cm长的线条5条。
2.针对膜材：用三菱牌铅笔，在45度角下，以500gf的力度在样品表面从不同的方向划出3～5cm长的线条5条。
3.如果是球面镜片，则划线方向为横向。
判断标准：
1.用橡皮擦擦去铅笔痕迹后，在正常光线下，离产品35cm距离，与水平方向呈60度角观察，并旋转360度；
2.是否有可见深度的划痕
3.5条线有2条出现划痕，测试算通过； 5条线有3条出现划痕，测试不通过

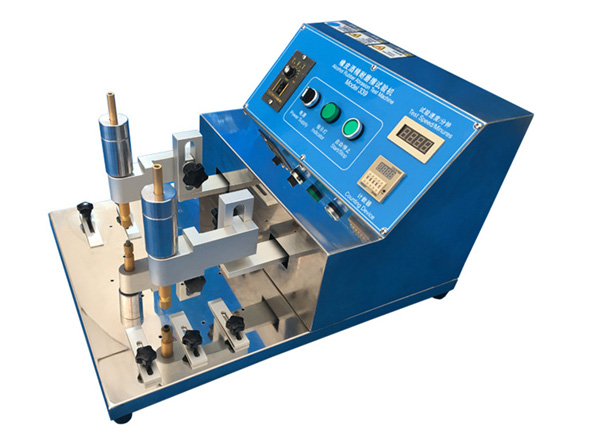

1.将实验样品水平固定在万能磨擦试验台上

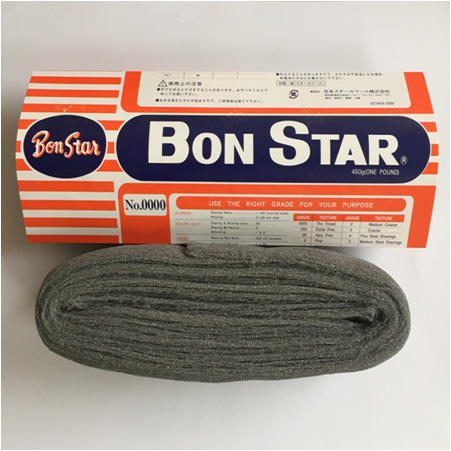

2.将0000#钢丝绒固定在面积为2×2cm的方形平面磨擦头上，并使其与测试样品充分接触
3.施加1000gf的力来回摩擦，来回计算1次
4.测试速度50次/分钟
5.共测试10000次，每2000次检查1次
判断标准：
测试后样品表面无明显划痕。
注：
1.每做完一个样品需要更换新的钢丝绒进行，且需在非测试品上先磨擦50次后再进行测试品的测试
2.沿钢丝绒的逆向进行测试。
